美国核电延寿新路径：HVTS涂层技术如何助力安全稳定运行，能否替代大规模换新?

在美国核电行业，设备老化已不再是远期议题，而是现实压力。公开资料显示，美国在运核电机组中，超过三分之二运行年限已超过40年。随着越来越多核电站申请二次延续运行许可，即将原本60年的运行期进一步延长至80年，部分机组可能运行至2050年代甚至更久。如何在确保安全边界不被削弱的前提下，控制老化设备的维修成本和检修周期，正成为核电资产管理的核心命题。

其中，二次回路中的流动加速腐蚀，即FAC问题，尤其值得关注。交叉管、给水系统、汽轮机相关部件长期暴露于高速湿蒸汽和水汽混合流环境中，碳钢表面的保护性氧化膜可能被持续冲刷，导致管壁减薄、承压能力下降，严重时甚至引发泄漏、非计划停堆乃至安全事故。对进入“高龄运行”阶段的核电站而言，FAC治理不只是维修问题，更是长期运营许可、经济性和公众信任的综合考验。

从“坏了再修”到“提前防护”

传统核电站应对FAC的主要方式，包括堆焊修复和整体部件更换。前者通过焊接方式在受损区域增加材料厚度，但会向基体金属输入大量热量，形成热影响区，可能改变材料组织和残余应力状态，后续往往需要复杂的无损检测、焊后热处理以及质量确认。后者则是直接切除并替换受损管段或部件，安全性路径较为清晰，但成本高、工期长，并会显著增加检修人员在辐射控制区或狭窄空间内的作业时间。

在核电行业，停堆检修窗口极其宝贵。一台百万千瓦级机组若因维修延长停堆，除直接施工费用外，还会产生替代购电、发电损失和调度安排成本。行业经验表明，大型机组单日停堆带来的综合经济影响可达数十万至上百万美元。更重要的是，在辐射防护领域，任何作业方案都必须遵循ALARA原则，即人员受照剂量应“合理可行尽量低”。因此，一种无需大规模切割、无需熔焊、可快速施工的表面工程技术，开始受到核电运营商关注。

HVTS涂层的价值：低热输入、短工期、强屏障

超音速高速热喷涂金属复合技术HVTS®的核心逻辑，是不再把腐蚀治理完全寄托于“加厚原结构”或“拆旧换新”，而是在既有碳钢表面构建一层致密、耐蚀、耐冲蚀的工程合金屏障。与传统堆焊相比，这类工艺不涉及熔焊接，不会在基体金属中形成典型焊接热影响区，也减少了焊接残余应力和后续热处理要求。

从核电站现场管理角度看，这一特点意义明显。二次回路大型管道、交叉管等部件通常空间复杂、拆装困难，若采用整体更换，往往需要脚手架、切割、吊装、焊接、检测等多环节协同。涂层技术则更接近“原位修复”和“表面防护”，可在计划停堆检修窗口内分区、分阶段实施，降低对主线检修路径的干扰。

更关键的是，涂层施工速度较快，能够减少人员进入高辐射或受限区域的时间。这一点与核电站ALARA管理高度契合。换言之，其价值不只体现在材料耐腐蚀性能上，也体现在作业组织、剂量控制和停堆窗口管理上。

15年运行案例提供了重要信号

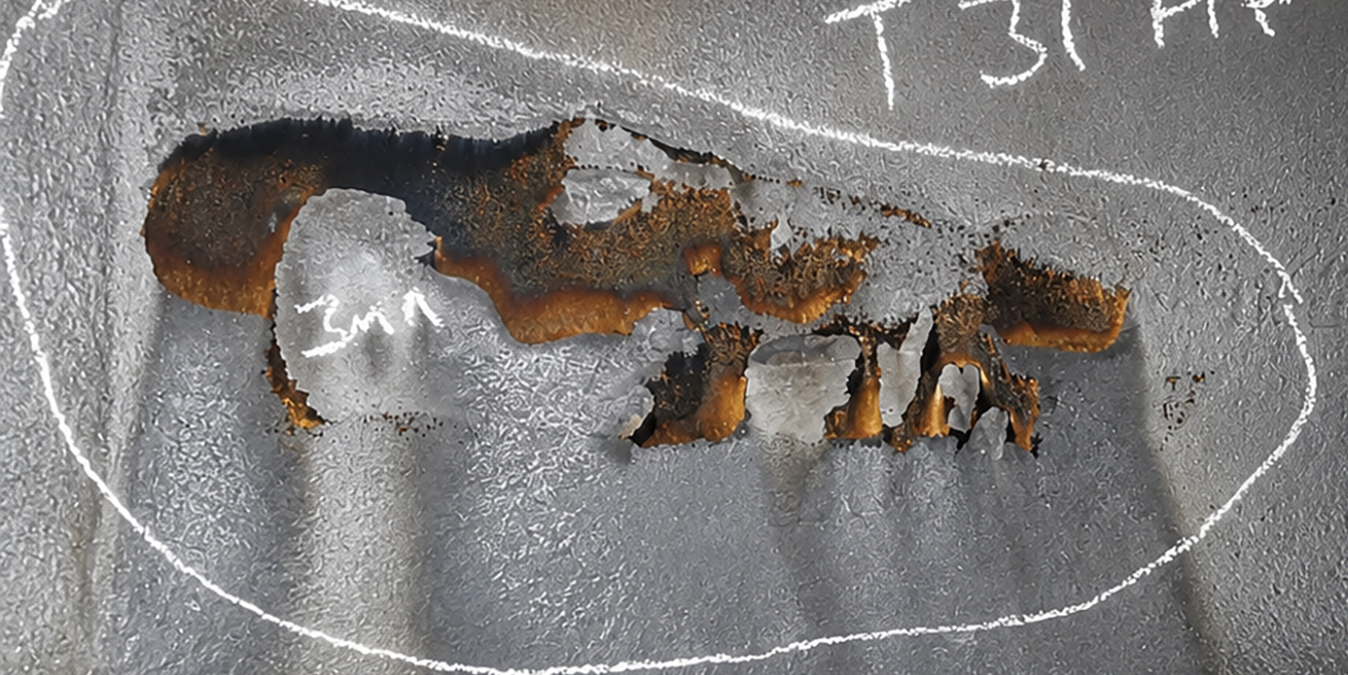

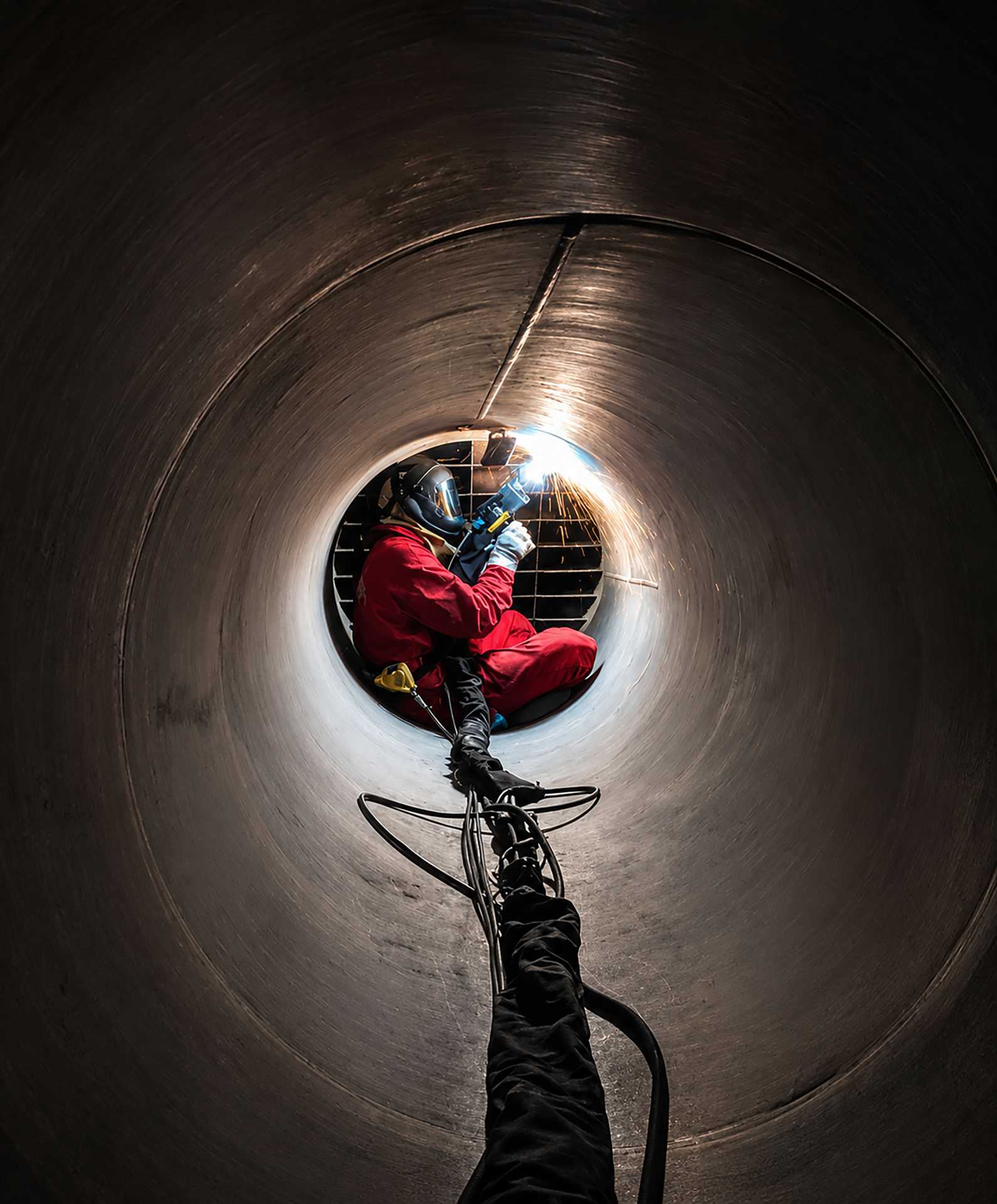

某美国核电站的长期运行跟踪，为该技术提供了较具说服力的实践样本。该电站交叉管自1978年投入运行后，长期受到高速蒸汽冲刷，出现明显FAC和冲蚀问题。运营方并未选择一次性大规模切除更换，而是在多个计划停堆检修期内，对易腐蚀区域分阶段应用HVTS防护涂层，累计面积约8000平方英尺，约合743平方米。值得注意的是，施工期间未增加任何停堆天数。

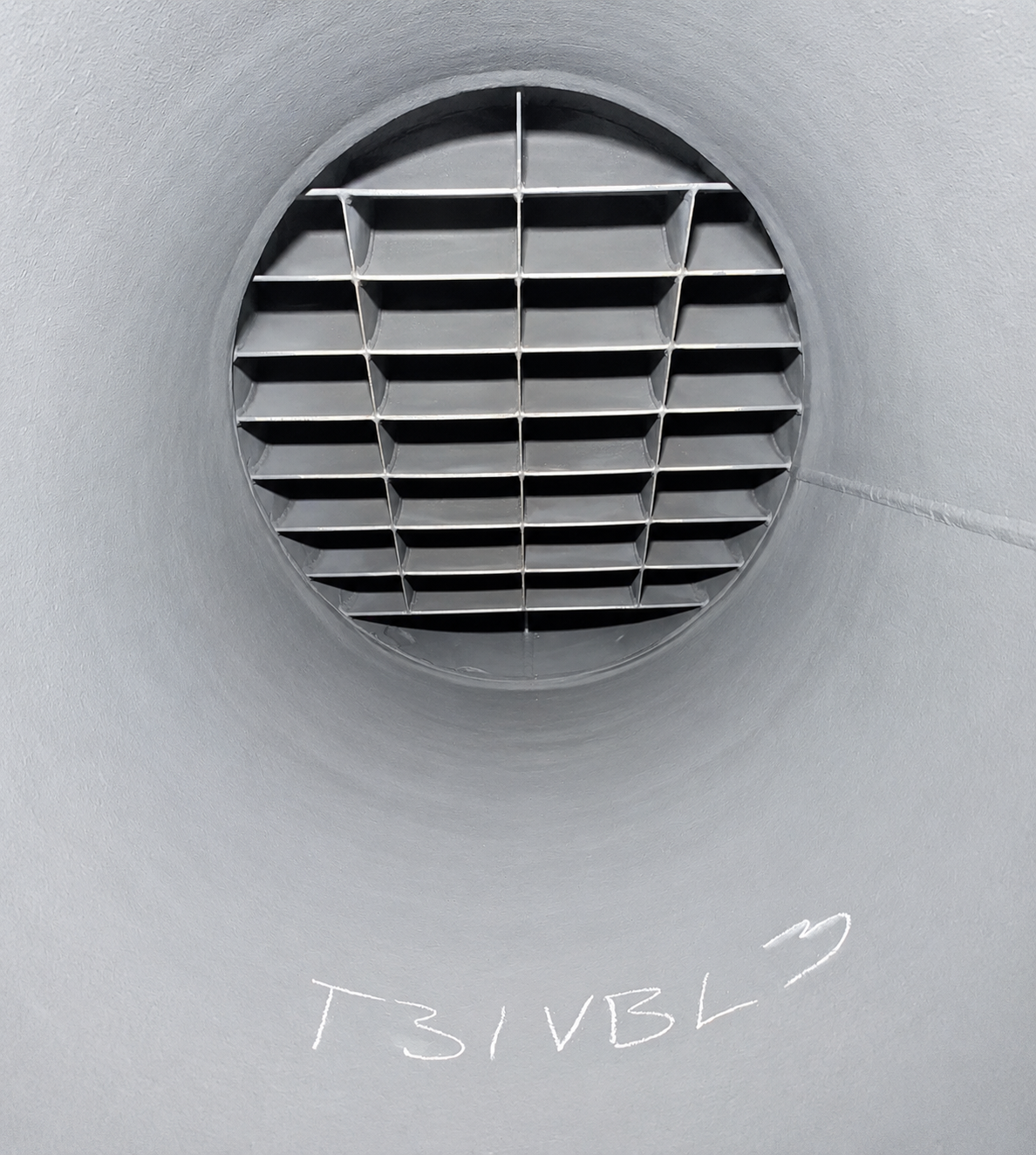

2024年的跟踪检查显示，2009年首次施加涂层的区域在连续运行约15年后仍保持良好状态;2020年补喷区域也未发现显著FAC或冲蚀痕迹。对于核电行业而言，15年并非短期演示，而已接近一个较完整的设备老化管理周期。该案例说明，在特定工况、特定部位和合规质量控制条件下，表面工程技术有可能从“临时修补手段”升级为“寿期管理工具”。

当然，单一案例并不意味着技术可无限制推广。不同电站的水化学条件、蒸汽湿度、流速、管道几何结构、温度压力和检修可达性均不同。涂层能否长期稳定服役，还需结合附着力、热循环、界面缺陷、边缘剥离风险以及在线监测数据进行综合评估。

老化核电资产管理的新方向

从全球范围看，核电资产正在进入“延寿集中期”。美国核电约贡献全国近五分之一电力，是低碳基荷电源的重要组成部分;法国、加拿大、日本、韩国等国家也面临不同程度的机组老化与延寿问题。在能源转型背景下，新建核电周期长、投资大，而提前退役又可能推高电力系统减碳成本。因此，如何以较低资本支出维持既有核电机组安全稳定运行，具有现实战略意义。

HVTS等涂层技术的出现，折射出核电运维理念的变化：从“发现减薄后被动修补”，转向“基于风险的主动防护”;从“以更换为中心”，转向“以寿命管理为中心”;从单纯关注材料厚度，转向综合考虑腐蚀机理、检修效率、剂量控制和全生命周期成本。

这一变化并不意味着传统更换方式会被取代。对于承压边界严重退化、结构完整性不足或缺乏可验证涂层寿命数据的部件，整体更换仍是必要手段。涂层技术更适合用于那些腐蚀机理明确、基体结构仍具备安全裕度、现场施工可控且后续检测路径清晰的场景。其合理定位应是“延寿组合工具”之一，而非万能方案。

监管与标准化仍是关键

核电行业对新技术的接受速度，取决于工程效果，也取决于可审查性。涂层技术若要大规模应用，需要在材料认证、施工工艺、质量控制、无损检测、服役监测和失效判据等方面形成标准化体系。监管机构和业主需要回答几个核心问题：涂层缺陷如何检测?涂层局部失效后对基体腐蚀速率有何影响?多次补喷是否会改变结构响应?长期热湿循环下界面稳定性如何?这些问题不能仅靠供应商声明解决，必须依赖可追溯数据和第三方验证。

因此，建议核电运营方在推广此类技术时采取分级策略：首先在非安全级或风险较低但腐蚀明显的部位进行示范;其次建立涂层区域的长期数据库，将超声测厚、目视检查、表面形貌评估和运行工况关联起来;第三，把涂层应用纳入电站老化管理计划，而不是作为孤立维修项目处理;最后，推动行业共享案例数据，减少重复验证成本。

结语：延寿不是“凑合用”，而是精细化治理

核电站延寿的本质，不是让老设备勉强继续运行，而是在严格安全边界内，通过工程技术和管理体系延长可靠服役周期。HVTS等新型金属涂层技术的价值，正在于它为老化核电资产提供了一种低热输入、短工期、低剂量暴露的维护路径。

从已有案例看，该技术在应对二次回路FAC方面展现出较强潜力，尤其适合计划停堆窗口紧张、部件更换代价高、腐蚀区域相对明确的场景。但它的推广仍需建立在充分验证、规范施工和持续监测基础之上。

未来核电资产管理的竞争力，不仅取决于能否建造新机组，也取决于能否把既有机组维护得更安全、更经济、更透明。对正在走向高龄化的全球核电行业而言，主动表面工程防护或将成为延寿时代的重要技术支点。
